派克固漂亮SHIELDMESH压缩网衬料

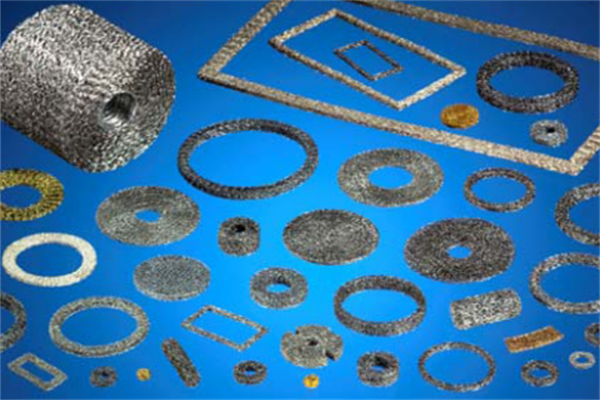

SHIELDMESH 压缩网EMI衬料是无讨论、圆形或矩形断面的衬料，它们是用模具压缩的编织丝网做成种种形状和回弹能力的衬料。
SHIELDMESH 衬料设计用于要求小圆形或矩形EMI密封的应用场合，例如波导壅闭法兰、轴类或者小外壳。由于压缩设定高，不推荐用在配合毗连面必需被翻开和关闭的使用场合。衬料一样平常以中等密度供货，可是密度能够改变来顺应应用场合的需要。
|
派克固漂亮 SHIELDMESH压缩网衬料 SHIELDMESH 压缩网EMI衬料是无讨论、圆形或矩形断面的衬料，它们是用模具压缩的编织丝网做成种种形状和回弹能力的衬料。 SHIELDMESH 衬料设计用于要求小圆形或矩形EMI密封的应用场合，例如波导壅闭法兰、轴类或者小外壳。由于压缩设定高，不推荐用在配合毗连面必需被翻开和关闭的使用场合。衬料一样平常以中等密度供货，可是密度能够改变来顺应应用场合的需要。 |
|
|
01 衬料通过侧壁摩擦在紧固螺栓或沟槽中牢靠就位 |
02 不需要用于质料变形或横向变位的公差，宽度和质料允许的螺栓孔能够在衬料壁上组成 |
03 不具备防湿润或压力密封能力，关于小断面的EMI和情形或压力组合密封，推荐接纳导电的弹性体O形圈 |
04 用某些合金制成的SHIELDMESH 衬料能够使用在温度高达800 °F（427℃）的场合，并且不改变其优异回弹性能 |
圈料：用户提交制订线材、内径、外径和厚度的图纸。
矩形衬料:用户提交制订内侧、外壁尺寸、壁厚和厚度的图纸。
标准垫圈：一些标准件有货。
定做的衬料：有关订做衬料设计或质料，请与我们联系。
表1:
| 公差 | ||
| 尺寸 | 外径 | 内径 |
|
<1.00 (<25.4) |
+0.015,-0.000 (+0.38,-0.0) |
+0.000,-0.015 (+0.0,-0.38) |
|
1.01-2.00 (25.7-50.8) |
+0.020,-0.000 (+0.51,-0.0) |
+0.000,-0.020 (+0.0,-0.51) |
|
2.01-3.00 （51.1-76.2） |
+0.025,-0.000 (+0.63,-0.0) |
+0.000,-0.025 (+0.0,-0.63) |
|
3.01-4.00 （76.5-101.6） |
+0.030,-0.000 (+0.76,-0.0) |
+0.000,-0.030 (+0.0,-0.76) |
|
>4.00 (101.6) |
+0.040,-0.000 (+1.02,-0.0) |
+0.000,-0.040 (+0.0,-1.02) |
